時計には3つのバージョンがあります。バージョン1、2と 3です。 部品リストはボードによって異なります。

バーション 2と3

電源ボード

  • 1x 電源ボード(SMTパーツは組立済み)
  • 1x 2.1mm電源プラグ
  • 2x 短いワイアー (VIN, GND)
  • 3x 長いワイヤー (5V, GND, HV)

ロジックボード

  • SMTパーツは組立済みロジックボード基板

抵抗

  • 3x 4.7kΩ (黄紫赤金) (R2, R3, R4)
  • 1x 10Ω (茶黒黒金) (R5)
  • 4x 10kΩ (茶黒橙金) (R1, R6, R8, R10)
  • 4x 470kΩ (黄紫黄金) (R7, R9, R11)
  • 1x 390kΩ (橙白黄金) (R12)

コンデンサ

  • 1x 10µFまたは33µF (C1)
  • 4x 0.1µF blue (C2, C3, C4, C5)
  • 1x 0.1µF yellow (C6)

その他

  • 1x 82V zener diode
  • 1x Atmega 328P マイコン (Arduinoブートローダーとファームウェア搭載) (IC1)
  • 1x HV5812 display driver (IC2)
  • 1x 28ピンソケット (IC1)
  • 1x PLCC-28 ソケット (IC2)
  • 1x 2x17 ハウジング付ピンヘッダ
  • 1x CR1220バッテリー
  • 1x CR1220バッテリーホルダー
  • 1x ブザー (BUZZER)
  • 1x ロータリエンコーダ (ROTARY)
  • 1x 2N7000 Transistor (Q1)
  • 3x MSPA42 high voltage transistors (Q2, Q4, Q6)
  • 3x MSPA92 high voltage transistors (Q3, Q5, Q7)
  • 1x スライドスイッチ
  • 1x 9V電源アダプター

ディスプレーボード

  • 1x SMTパーツは組立済みディスプレーボード基板
  • 4x IN12 ニキシー管
  • 2x Orange 5mm LEDs

  • 1x 2x17 ピン IDC ケーブル
  • 48x ソケットピン (VERSION 3のみ)

バーション 1


電源ボード

  • 1x 電源ボード(SMTパーツは組立済み)
  • 1x 2.1mm電源プラグ
  • 2x 短いワイアー (VIN, GND)
  • 3x 長いワイヤー (5V, GND, HV)

ロジックボード

  • SMTパーツは組立済みロジックボード基板

抵抗

  • 3x 4.7kΩ (黄紫赤金) (R2, R3, R4)
  • 2x 10kΩ (茶黒橙金) (R1, R6, R7)
  • 1x 10Ω (茶黒黒金) (R5)
  • 4x 330Ω (橙橙茶金) (R8, R9, R10, R11)

コンデンサ

  • 1x 10µF または 33µF (C1)
  • 3x 0.1µF (C2, C3, C4, C5)

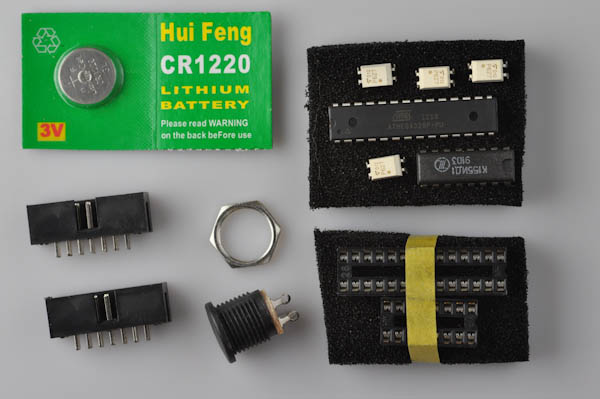

その他

  • 1x Atmega 328P マイコン (Arduinoブートローダーとファームウェア搭載) (IC1)
  • 1x КМ155ИД1 (K155ID1) ニキシードライバ (IC2)
  • 1x 28ピンソケット (IC1)
  • 1x 16ピンソケット (IC2)
  • 2x 2x7 ハウジング付ピンヘッダ
  • 1x CR1220バッテリー
  • 1x CR1220バッテリーホルダー
  • 1x ブザー (BUZZER)
  • 1x ロータリエンコーダ (ROTARY)
  • 4x TLP627 フォトカプラ (OPT1-OPT4) [http://www.toshiba.com/taec/components2/Datasheet_Sync/207/4346.pdf]
  • 1x スライドスイッチ
  • 2x MPSA42 高電圧トランジスタ (Q1, Q2)
  • 1x 9V電源アダプター

ディスプレーボード

  • 1x SMTパーツは組立済みディスプレーボード基板
  • 4x IN12 ニキシー管
  • 2x セパレーター用のネオンドット INS-1

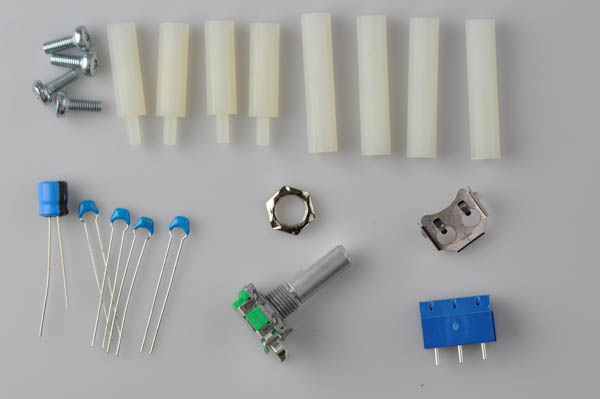

ケース

  • 4x アクリル板
  • 4x 金属ネジ
  • 4x 短いナイロンスペーサ
  • 4x 長いナイロンスペーサ
