1-16コネクタ組み立て説明

この説明は1-16コネクタを使うディスプレーを組み立てるためのものです。 ピンの順番は1から16。(もし 5,16,1-14の順番になっていたら1x14+2コネクタ組み立て説明を参照してください)

互換性

1x16コネクタにはTWILCDスタンダードだけが使えます。

ディスプレーが1x14コネクタの場合、TWILCDスタンダードとTWILCD 40x2/40x4/RGBの両方が使えます。

接続

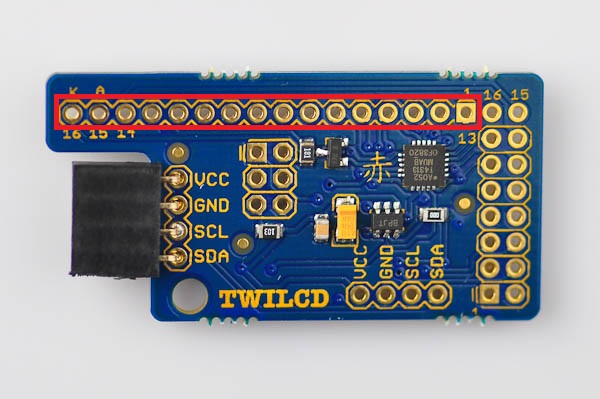

ディスプレーは以下のように接続します:

詳しくはコンパチページにご覧ください。

必要な設備

以下のものは必要となります:

  • はんだこて
  • はんだ
  • フラットワイヤーカッター
  • ハンズフリーツールまたは万力

オプショナル:

  • マルチメータ
  • はんだ吸取り線

詳しくは設備リストをご覧下さい。

ステップ1

この時16ピン1列のオス型ヘッダーが必要になります。 標準のヘッダーストリップから16ピン分を (手またはワイヤークリッパーで) 折って取り除いても構いません。

長い脚で位置を決めて、短い脚を半田付けする穴に差し込んでください。

クリップかマスキングテープでディスプレーを固定し、ボードを裏返して、ピンを1つ半田付けし、方向を確認してください。

方向が正しければ、残りのピンを半田付けしてください。

ステップ2

ボードをディスプレーの後ろにはめてください(下の写真参照)。

後ろのピン16と15は使われてない。 ボードを半田付けして固定してください。完成するとこのようになります。

ステップ3

仕上げです: ディスプレーをTWILCDボードに接続するヘッダーのピンは少し突き出ています。これを (半田付けした場所の近くで)折って取り除いても構いません。これをするときは、ピンの小さな破片 が高速で飛び散るかも知れないので、折るピンを手でカバーし、さらに目を保護してください。

さあ、これでTWILCDディスプレーの組立てが終わりました。次は使い方のページを見てください。
