Back to Assembly Overview

IV-18 シールド - パーズリスト

  • 2x IV-18 基板
  • 1x 2x9 ピンオス型ヘッダー、９０度
  • 1x 2x11 ピンオス型ヘッダー、９０度

IV-18 シールド - パーズリスト

IV-18 シールド 組み立て説明書 (蛍光表示管モジュラー時計 VERSION 2 用)

Assembly instructions for the IV-18 shield depend on which version of the base board and shield you have.

These instructions are for:

VFD Modular Clock base board mk2 (version 2) and IV-18 Shield v1.1

If you have any of the following combinations, follow the alternate instructions:

ステップ 1

最初にプリント基板をよく観察してください。

Break the PCB in two along the horizontal line. This can be done by hand by gently wiggling it back and forth.

We recommend using a piece of sandpaper to smooth out the edge of the two boards.

左側のプリント基板はベース基板の左側に組み付けます。これは長いIV-18管を水平に支えるために使用します。

右側のプリント基板には表示管が挿入されます。これはベース基板の右側に組み付けます。

ステップ 2

雄アングルヘッダーを確かめてください。

  • ２×９ピンオス型ヘッダー、９０度は支持側基板に使用します。
  • ２×11ピンオス型ヘッダー、９０度は表示器側基板に使用します。

ハンダ付けの前に下部写真を慎重に確認してください。ヘッダーは写真のように正確に挿入してください。

ヘッダーを挿入してください。短い方のリードはプリント基板に、長いリードはベース基板用となります。配列が写真のようになっているか確認してください。ピン２箇所は両方の基板共に配線せず、残してください。

ステップ 3

ステップ5の完了まで、どの線もハンダ付けしないでください。

表示管を確認してください。管内部でどこにも接続されていないリード線が３本あります。この3本のリード線はプリント基板に取り付ける前に切断しておく必要があります。

この3本を分ける際には、それらが管の内部で配線されていない正しいリード線であることを、十分注意して再確認するようにしてください。

次の写真は３本のリード線を切断したあとの表示管です。

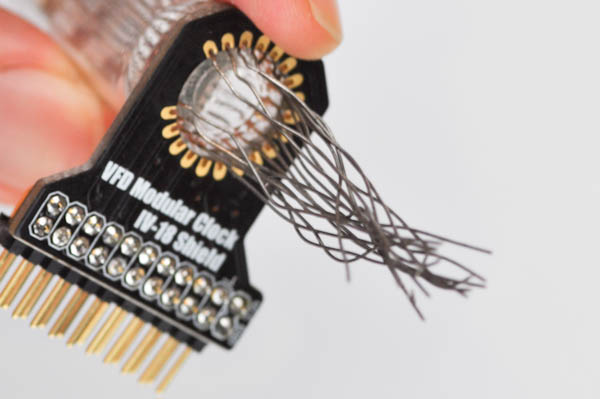

Now, press the remaining wires together, and push the entire bundle of wires through the hole in the middle of the display shield PCB. Align it so that the three wires you cut off line up correctly.

「VFD Modular Clock IV-18 shield」と書いてある面が外側であることを確認してください。

Bend the wires out one by one, pulling gently so that each wire sits tight in the half-holes.

まだ、どの線もハンダ付けしないでください。

ステップ 4

次の写真のように支持シールドを基板の左側に挿入してください。

ステップ 5

表示管シールドを右側に挿入して、IV-18表示管を支持シールドとの間に置いてください。

ハンダ付けの準備がこれで完了です。表示管を支持シールドで支えながらハンダ付けをすることで、表示管が水平に維持されるので、この状態でハンダ付けをすることが最良の方法です。作業しづらい角度でのハンダ付けになるので、少しこつが必要です。最も容易な方法としては、最初に３ピンのギャップがある上と下のリード線から始めることです。この２箇所をハンダ付けした後、その余分なリード線を切断し、その後、他箇所のハンダ付けと余分な線の切断を順番に行なってください。

おめでとうございます。これでIV-18シールドの組み立ては終了です。

では使い方のページ に移動して時間の合わせ方を見てください。
